Титан марки ВТ14: свойства, характеристики и промышленное применение
Титан марки ВТ14 — высокопрочный термически упрочняемый сплав, широко применяемый в авиационной, космической, судостроительной и других высокотехнологичных отраслях промышленности. Компания "ОборонСпецСплав" предлагает полный ассортимент полуфабрикатов из титана ВТ14, соответствующих требованиям ГОСТ 19807-91 и ОСТ1 90013-81. Данный материал характеризуется оптимальным сочетанием прочностных характеристик, пластичности и обрабатываемости, что делает его незаменимым при изготовлении ответственных конструкций, работающих в условиях высоких нагрузок.
Расшифровка маркировки и состав титана ВТ14
Маркировка ВТ14 имеет следующую расшифровку:
- В — разработан во Всероссийском научно-исследовательском институте Авиационных Материалов (ВИАМ)
- Т — титановый сплав
- 14 — порядковый номер разработки

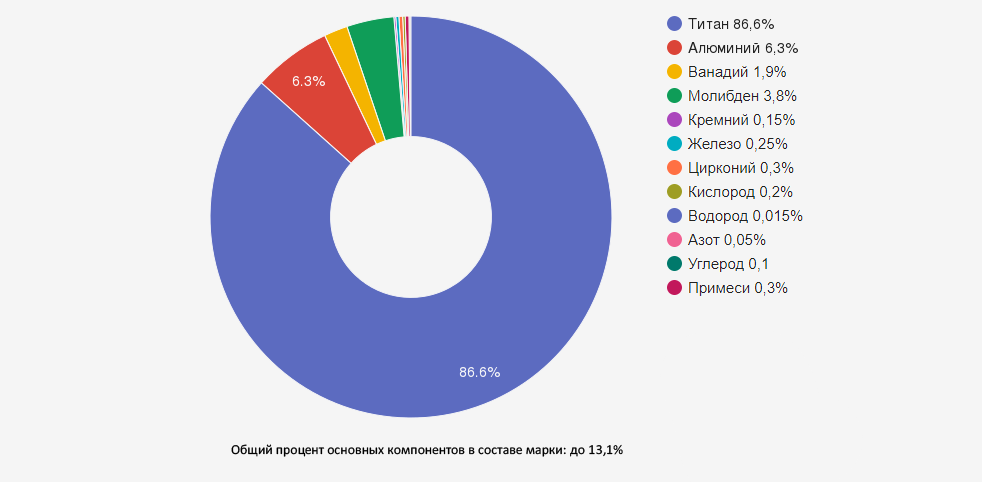

Химический состав по ГОСТ 19807-91
Химический состав титанового сплава ВТ14 регламентируется ГОСТ 19807-91 "Титан и сплавы титановые деформируемые. Марки" и ОСТ1 90013-81. Сплав относится к псевдо-α-сплавам с двухфазной (α+β)-структурой.
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Титан (Ti) | 86,635-93,1 | Основа сплава |
| Алюминий (Al) | 3,5-6,3* | Повышает прочность и жаропрочность, снижает плотность |
| Молибден (Mo) | 2,5-3,8** | Повышает прочность, улучшает термическую обрабатываемость |
| Ванадий (V) | 0,9-1,9 | Стабилизирует β-фазу, повышает прочность и пластичность |
| Железо (Fe) | ≤ 0,3 | Повышает прочность и улучшает технологичность |
| Цирконий (Zr) | ≤ 0,3 | Улучшает прочность и сопротивление ползучести |
| Кремний (Si) | ≤ 0,15 | Повышает жаропрочность |
| Кислород (O) | ≤ 0,15 | Повышает прочность, но снижает пластичность |
| Хром (Cr) | ≤ 0,15 | Улучшает прочность и коррозионную стойкость |
| Марганец (Mn) | ≤ 0,15 | Повышает прочность и технологичность |
| Углерод (C) | ≤ 0,1 | Повышает твердость, но снижает пластичность |
| Медь (Cu) | ≤ 0,1 | Влияет на структурные превращения |
| Никель (Ni) | ≤ 0,1 | Стабилизирует β-фазу, повышает прочность |
| Азот (N) | ≤ 0,05 | Повышает прочность, но снижает пластичность |
| Водород (H) | ≤ 0,015 | Вредная примесь, вызывает водородную хрупкость |
* Содержание алюминия: 3,5-4,5% для плоского проката толщиной 10 мм; 4,5-6,3% для остальных видов полуфабрикатов.
** Суммарная массовая доля молибдена и вольфрама не должна превышать 3,8%.
Общее количество примесей в сплаве ВТ14 не превышает 0,3%, что обеспечивает стабильность его свойств и высокое качество изделий.
Физические и механические свойства титана ВТ14
Титан марки ВТ14 обладает комплексом ценных физико-механических характеристик, определяющих его широкое применение в различных отраслях промышленности:
Физические свойства
| Свойство | Значение |
|---|---|
| Плотность | 4,5 г/см³ |
| Температура плавления | 1650-1670°C |
| Теплопроводность (при 20°C) | 8,37 Вт/(м·°C) |
| Удельная теплоемкость (при 20°C) | 0,586 кДж/(кг·°C) |
| Температурный коэффициент линейного расширения (при 20-100°C) | 8,2·10⁻⁶ °C⁻¹ |
| Удельное электрическое сопротивление | 150-160·10⁻⁶ Ом·см |
| Модуль упругости | 115-120 ГПа |
Механические свойства
Механические свойства сплава ВТ14 зависят от его термической обработки и вида полуфабриката:
| Свойство | Отожженное состояние | Термически упрочненное состояние |
|---|---|---|
| Предел прочности при растяжении (σв) | 850-950 МПа | 1000-1250 МПа |
| Предел текучести (σт) | 800-900 МПа | 950-1200 МПа |
| Относительное удлинение (δ) | 6-10% | 4-8% |
| Относительное сужение (ψ) | 20-30% | 15-25% |
| Ударная вязкость (KCU) | 0,3-0,5 МДж/м² | 0,2-0,4 МДж/м² |
| Твердость (HB) | 280-320 | 320-370 |
Технологические свойства
- Свариваемость — удовлетворительная, возможна сварка всеми видами сварки (аргонодуговая, электронно-лучевая, контактная)
- Деформируемость — хорошая в горячем состоянии, возможна холодная штамповка с небольшими деформациями после отжига или закалки
- Обрабатываемость резанием — удовлетворительная, требует специальных режимов и инструментов
- Коррозионная стойкость — высокая в различных средах, включая морскую воду, растворы кислот и щелочей
- Жаропрочность — сохраняет работоспособность при температурах до 400°C
Термическая обработка титана ВТ14
Титан марки ВТ14 может применяться как в отожженном, так и в термически упрочненном состоянии. Режимы термической обработки:
Отжиг
Отжиг проводится для снятия внутренних напряжений, повышения пластичности и улучшения обрабатываемости материала. Режимы отжига:
- Полный отжиг: нагрев до 750-800°C, выдержка 1-2 часа, охлаждение с печью
- Стабилизирующий отжиг: нагрев до 550-600°C, выдержка 2-3 часа, охлаждение на воздухе
Закалка и старение
Термическое упрочнение сплава ВТ14 производится с помощью закалки и последующего старения:
- Закалка: нагрев до 800-850°C, выдержка 0,5-1 час, охлаждение в воде или на воздухе
- Старение: нагрев до 450-500°C, выдержка 8-24 часа, охлаждение на воздухе
После термической обработки сплав ВТ14 приобретает оптимальное сочетание прочности и пластичности для конкретных условий эксплуатации.
Термическая обработка сварных соединений
После сварки для восстановления пластичности сварного соединения обязательно проводится отжиг:
- Нагрев до 700-750°C
- Выдержка 1-2 часа
- Охлаждение с печью до 500°C, затем на воздухе
Особенности обработки титана ВТ14
Сплав ВТ14 характеризуется специфическими особенностями при различных видах обработки:
Горячая деформация
Титан ВТ14 хорошо деформируется в горячем состоянии при следующих температурах:
- Ковка и штамповка: 900-1000°C с окончанием деформации при температуре не ниже 750-800°C
- Прокатка: 850-950°C
- Прессование: 900-950°C
После горячей деформации рекомендуется проводить отжиг для снятия внутренних напряжений и получения оптимальной структуры материала.
Холодная деформация
Холодная штамповка сплава ВТ14 возможна с небольшими деформациями после отжига или закалки. Для более значительных деформаций рекомендуется использовать горячую штамповку при температурах 750-850°C.
Обработка резанием
При обработке резанием титана ВТ14 необходимо учитывать следующие особенности:
- Использование твердосплавного инструмента с положительными передними углами
- Применение низких скоростей резания (до 30-40 м/мин)
- Обильное охлаждение для предотвращения перегрева и наводороживания
- Жесткое закрепление заготовки и инструмента для исключения вибраций
Сварка
Сплав ВТ14 удовлетворительно сваривается всеми видами сварки. Особенности процесса сварки:
- Тщательная очистка свариваемых поверхностей от загрязнений и оксидов
- Использование инертной защитной атмосферы (аргон, гелий)
- Минимизация тепловложения для предотвращения роста зерна
- Обязательный отжиг после сварки для восстановления пластичности сварного соединения
Формы поставки титана ВТ14
Компания "ОборонСпецСплав" предлагает титан марки ВТ14 в различных формах поставки:
Титановый лист ВТ14
Титановый лист марки ВТ14, прямоугольный полуфабрикат от 0,3 мм. Обладает хорошими коррозионными свойствами. Характеристики:
- Толщина: от 0,3 до 10,0 мм
- Ширина: от 500 до 2000 мм
- Длина: от 1000 до 6000 мм
- Состояние поставки: отожженное или термически упрочненное
Титановая плита ВТ14
Титановая плита марки ВТ14, монолитный профиль прямоугольной формы. Изготавливается путем горячей или холодной прокатки. Параметры:
- Толщина: от 10,0 до 150,0 мм
- Ширина: от 500 до 2000 мм
- Длина: от 1000 до 6000 мм
- Состояние поставки: отожженное
Титановая труба ВТ14
Титановая труба марки ВТ14, полый, длинномерный полуфабрикат. Обладающий высокими коррекционными свойствами и прочностью. Характеристики:
- Наружный диаметр: от 10 до 200 мм
- Толщина стенки: от 0,5 до 10,0 мм
- Длина: от 1000 до 6000 мм
- Состояние поставки: отожженное или термически упрочненное
Титановый пруток ВТ14
Прутки из титана ВТ14 производятся методом горячей прокатки, ковки или прессования. Параметры:
- Диаметр: от 8 до 150 мм
- Длина: от 1000 до 4000 мм
- Форма сечения: круглая, квадратная, шестигранная
- Состояние поставки: отожженное или термически упрочненное
Титановая поковка ВТ14
Поковки из титана ВТ14 изготавливаются методом свободной ковки или штамповки. Характеристики:
- Размеры: в соответствии с требованиями заказчика
- Вес: от 1 до 500 кг
- Состояние поставки: отожженное
Титановая фольга ВТ14
Фольга из титана ВТ14 производится методом холодной прокатки. Параметры:
- Толщина: от 0,05 до 0,3 мм
- Ширина: от 100 до 1000 мм
- Состояние поставки: отожженное
Области применения титана ВТ14
Благодаря своим высоким механическим характеристикам, коррозионной стойкости и возможности термического упрочнения, титан марки ВТ14 нашел широкое применение в различных отраслях промышленности:
Авиационная промышленность
- Силовые элементы конструкции планера (лонжероны, шпангоуты, балки)
- Детали шасси
- Крепежные элементы (болты, гайки, шпильки) высоконагруженных соединений
- Компоненты реактивных двигателей, работающие при температурах до 400°C
Космическая техника
- Силовые элементы конструкции ракет-носителей
- Корпусные детали космических аппаратов
- Узлы крепления и соединительные элементы
- Баки для компонентов ракетного топлива
Судостроение
- Корпусные детали подводных лодок
- Гребные винты
- Валы и другие элементы силовых установок
- Оборудование для морской добычи нефти и газа
Химическая промышленность
- Оборудование для работы в агрессивных средах
- Теплообменники
- Насосы и клапаны
- Реакторы и емкости
Медицинская техника
- Хирургические инструменты
- Элементы диагностического оборудования
- Компоненты протезов и имплантатов
Спортивный инвентарь
- Рамы высококлассных велосипедов
- Детали гоночных автомобилей
- Теннисные ракетки
- Клюшки для гольфа
Преимущества и недостатки титана ВТ14
Преимущества
- Высокая удельная прочность (отношение прочности к плотности)
- Возможность термического упрочнения для достижения различных уровней механических свойств
- Отличная коррозионная стойкость в различных средах
- Хорошая свариваемость всеми видами сварки
- Возможность деформации в горячем состоянии
- Сохранение механических свойств при повышенных температурах (до 400°C)
- Биосовместимость (возможность применения в медицине)
Недостатки
- Более высокая стоимость по сравнению с конструкционными сталями
- Сложность обработки резанием (требует специальных режимов и инструментов)
- Склонность к водородной хрупкости при неправильном хранении или обработке
- Необходимость защитной атмосферы при сварке и термической обработке
- Ограниченная холодная деформируемость
- Снижение механических свойств при длительной эксплуатации выше 400°C
Сравнение титана ВТ14 с другими титановыми сплавами
| Характеристика | ВТ14 | ВТ6 | ВТ22 | ВТ5-1 |
|---|---|---|---|---|
| Тип сплава | Псевдо-α, (α+β) | (α+β) | (α+β), высоколегированный | α-сплав |
| Главные легирующие элементы | Al, Mo, V | Al, V | Al, Mo, V, Cr, Fe | Al, Sn |
| Предел прочности (отожженное состояние), МПа | 850-950 | 850-950 | 950-1050 | 750-850 |
| Предел прочности (термически упрочненное состояние), МПа | 1000-1250 | 1000-1100 | 1200-1400 | - |
| Термическое упрочнение | Возможно | Возможно | Возможно | Не применяется |
| Свариваемость | Удовлетворительная | Хорошая | Ограниченная | Отличная |
| Горячая деформируемость | Хорошая | Хорошая | Удовлетворительная | Отличная |
| Холодная деформируемость | Ограниченная | Ограниченная | Плохая | Хорошая |
| Максимальная рабочая температура, °C | 400 | 350-400 | 400-450 | 300-350 |
Часто задаваемые вопросы о титане ВТ14
Чем отличается титан ВТ14 от других титановых сплавов?
Титан ВТ14 отличается от других титановых сплавов оптимальным сочетанием прочности, пластичности и технологичности. По сравнению с широко распространенным сплавом ВТ6, ВТ14 обладает более высокими прочностными характеристиками в термически упрочненном состоянии (до 1250 МПа против 1100 МПа у ВТ6). В отличие от высокопрочного сплава ВТ22, ВТ14 имеет лучшую свариваемость и деформируемость. По сравнению с α-сплавами типа ВТ5-1, ВТ14 обеспечивает более высокую прочность, но имеет более ограниченную холодную деформируемость.
Какие виды термической обработки рекомендуются для титана ВТ14?
Для титана ВТ14 рекомендуются следующие виды термической обработки: полный отжиг (750-800°C, выдержка 1-2 часа, охлаждение с печью) для снятия внутренних напряжений и повышения пластичности; стабилизирующий отжиг (550-600°C, выдержка 2-3 часа, охлаждение на воздухе) для стабилизации структуры и свойств; термическое упрочнение, включающее закалку (800-850°C, выдержка 0,5-1 час, охлаждение в воде или на воздухе) и последующее старение (450-500°C, выдержка 8-24 часа, охлаждение на воздухе) для достижения максимальной прочности.
Какие меры предосторожности необходимо соблюдать при обработке титана ВТ14?
При обработке титана ВТ14 необходимо соблюдать следующие меры предосторожности: предотвращение наводороживания материала (исключение контакта с водой и водородсодержащими средами при повышенных температурах); обеспечение защитной атмосферы при нагреве и сварке для предотвращения окисления; использование специальных режимов и инструментов при обработке резанием; исключение контакта с углеродистыми сталями при повышенных температурах для предотвращения диффузии углерода; применение специальных смазочно-охлаждающих жидкостей при механической обработке.
Каков срок службы изделий из титана ВТ14?
Срок службы изделий из титана ВТ14 зависит от условий эксплуатации и может составлять от 20 до 50 лет. Основными факторами, влияющими на долговечность, являются: рабочая температура (до 400°C), уровень механических нагрузок, агрессивность окружающей среды, качество изготовления и термической обработки. В нейтральных средах при умеренных нагрузках и температурах срок службы изделий практически не ограничен благодаря высокой коррозионной стойкости материала.
Заключение
Титан марки ВТ14 — высокопрочный термически упрочняемый сплав, который благодаря уникальному сочетанию механических, технологических и коррозионных свойств широко применяется в авиационной, космической, судостроительной и других высокотехнологичных отраслях промышленности. Возможность термического упрочнения позволяет достигать различных уровней механических характеристик, оптимизированных под конкретные условия эксплуатации.
Основными преимуществами титана ВТ14 являются: высокая удельная прочность, отличная коррозионная стойкость, хорошая деформируемость в горячем состоянии, удовлетворительная свариваемость и сохранение работоспособности при температурах до 400°C. Эти свойства делают его незаменимым материалом для изготовления ответственных конструкций, работающих в условиях высоких нагрузок и агрессивных сред.
Компания "ОборонСпецСплав" предлагает полный ассортимент полуфабрикатов из титана ВТ14 (листы, плиты, трубы, прутки, поковки, фольгу), изготовленных в соответствии с требованиями ГОСТ 19807-91 и ОСТ1 90013-81. Наши специалисты готовы проконсультировать вас по вопросам выбора оптимальных характеристик материала и оформления заказа на поставку титана ВТ14 в требуемой форме.
Информация для данной статьи подготовлена на основе ГОСТ 19807-91, ОСТ1 90013-81 и многолетнего практического опыта специалистов компании "ОборонСпецСплав" в области поставок и применения титановых сплавов. Все представленные технические характеристики соответствуют требованиям нормативной документации и отражают реальные свойства материала.
